La Notice Technique
Les images de plans éclatés composent ce qu'on appelle la Notice Technique. Elle permet l'identification des pièces (ST, ME, SA…) qui forment un SE.
Pour rester lisible et ne pas tomber dans un niveau de granularité trop important, la notice technique ne reprend que les SE, et éventuellement les SA essentiels.
Ce livrable est envoyé, pour chaque machine, au client correspondant, afin qu'il puisse identifier les composants de sa machine.
Composition du cartouche
Un cartouche d'éclaté est composé de 3 champs essentiels :
- Repère
- Quantité
- Référence
Et parfois d'un champ annexe :
- Désignation
Remarque : historiquement, nous n'incluons pas les désignations des composants sur le cartouche : les désignations informatisées renvoient aux références fournisseurs, que nous évitons de transmettre au client.

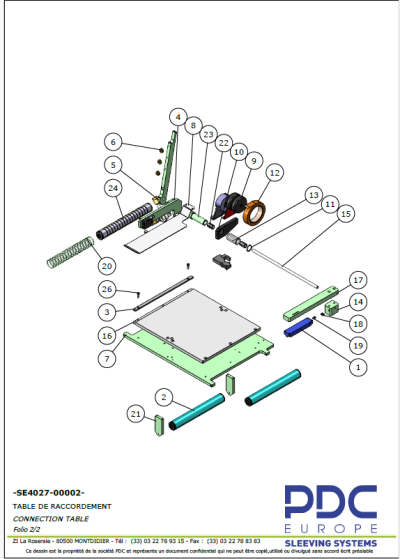

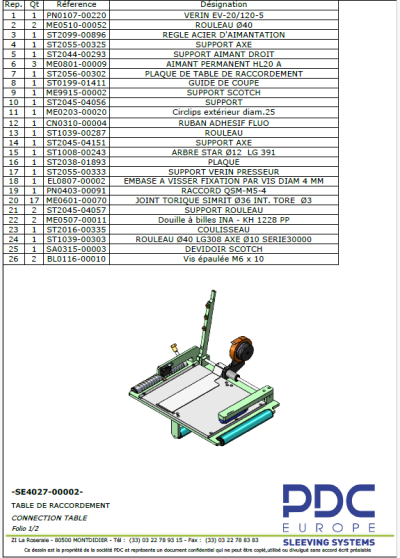

Pour l'exemple, vous trouverez ci-dessous un éclaté d'une table de raccordement, avec la désignation.
Où trouver ce livrable ?
Les notices techniques sont stockées sur le NAS de PDC. Voici le chemin de base :
Z:\06-BUREAU ETUDES\PUBLIC\03-BE MECANIQUE\08-MANUELS\MANUELS_CLIENTS
À partir de ce chemin, choisissez le matricule de la machine recherchée, jusqu'à arriver à deux sous-dossiers :
- Préparation : espace « bac à sable » qui ne vous intéressera probablement pas. Il contient tous les éléments textuels et visuels qui composent le manuel et d'autres livrables.
- Pour le client : c'est ici que sont déposés les fichiers .pdf prêts à l'emploi, dont la fameuse notice technique !
