Nomenclature machine
Cette page explique comment une machine PDC est décrite dans l'ERP sous forme de nomenclature multi-niveaux et comment lire une extraction (liste de fabrication, liste de pièces détachées).
Note : les codes de cette page sont des gabarits (xxxxx= n° séquentiel). Pour une référence réelle, consulter l'ERP.
1. Le principe
- Une nomenclature = un seul niveau : un parent, ses composants directs, leurs quantités. Le multi-niveaux vient de l'enchaînement : un composant qui a lui-même une nomenclature fait descendre l'explosion d'un niveau.
- La profondeur varie : un sous-ensemble peut contenir directement des ST et des articles du commerce, sans SA intermédiaire.
- Un même article peut apparaître à plusieurs niveaux. Le calcul des besoins le traite à son niveau le plus bas, pour additionner tous ses besoins avant de lancer l'approvisionnement.
- Seuls les articles fabriqués ou assemblés ont une nomenclature. Les articles achetés sont les feuilles de l'arbre.

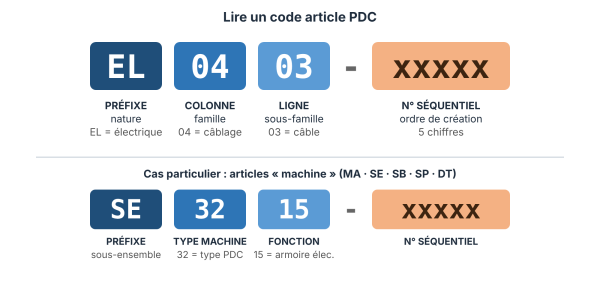

2. Lire un code article

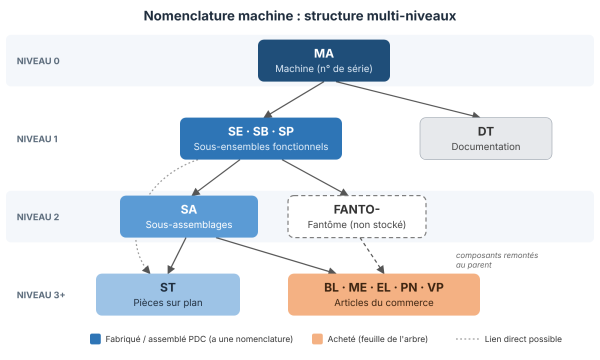

3. Les niveaux
| Niveau | Préfixe | Contenu | Approvisionnement |
|---|---|---|---|
| 0 | MA | Machine (n° de série) | Assemblée chez PDC |
| 1 | SE / SB / SP | Sous-ensemble fonctionnel / de base (standard, réutilisé) / spécifique (affaire client) | Assemblé chez PDC |
| 2 | SA | Sous-assemblage transverse (colonne = technologie : 10 gaine, 20 convoyage, 30 transmission, 40 outillage, 50 fonderie, 60 support, 70 commerce, 80 cartérisation) | Assemblé chez PDC |
| 2+ | FANTO- | Groupe de composants toujours montés ensemble | Non stocké : ses composants remontent directement au parent |
| 3+ | ST | Pièce sur plan : 01 mécano-soudure, 10/20 usinées, 30/31 fonderie | Fabriquée ou sous-traitée |
| 3+ | BL ME EL PN VP | Commerce : boulonnerie, mécanique, électrique, pneumatique, vapeur | Acheté |
| — | DT | Documentation (ligne 01 plan d'ensemble, 03 schéma élec., 10 notice, 11 liste de PDR…) | Livrée avec la machine |
Les options (SE ligne 22) et les outillages (lignes 20, 39, 40) sont des sous-ensembles à part entière. On sépare ainsi la machine de base de ce qui est propre au format ou au client.
4. Le contenu d'une ligne de nomenclature
| Donnée | Rôle |
|---|---|
| Composant | Code PDC de l'article appelé |
| Quantité | Quantité pour un parent (la nomenclature est établie pour 1 unité du parent) |
| Unité | U (pièce) ou M (mètre). Les articles en mètres (fils, goulottes, rail DIN) sont des articles en vrac : la quantité est une estimation de consommation. |
| Type de ligne | Stocké (approvisionné et sorti du stock) · non stocké (acheté directement pour l'affaire) · texte (indication sans article) · document (plan, schéma) |
| Repère | Emplacement sur le plan ou le schéma |
| Pièce de rechange | Indique si la ligne doit apparaître dans la liste de PDR |
Une même machine peut être lue selon trois points de vue : BE (structure de conception), fabrication (ce que l'atelier monte) et SAV (ce qui se remplace).
À vérifier avant diffusion :
- ligne sans code PDC ou code incomplet → article ignoré par le calcul des besoins ;
- quantité à 0 → composant jamais approvisionné ;
- désignation « voir autre code » ou
*****→ article remplacé encore appelé ; - unités incohérentes (U / M) pour un même type d'article ;
- commentaires (obsolescence, prix) saisis dans des colonnes libres → à traiter par une demande de modification.
5. Bonnes pratiques BE
- Construire de bas en haut : articles → SA → SE → machine.
- Réutiliser avant de créer : chercher un SB ou un SA existant via le cas d'emploi.
- Base ≠ spécifique : ce qui dépend du client va dans une option ou un outillage.
- Tracer les modifications : remplacer l'ancien article par son successeur avec une date d'effet, plutôt que d'écraser la ligne.
