Edrawing pour montage d'une machine en atelier
Qu'est-ce qu'un eDrawing ?
L'eDrawing est une retranscription 3D de la machine, consultable hors SolidWorks. Il permet de visualiser la dernière version de la machine dans un fichier plus léger, lisible sur tout type d'ordinateur.
Trouver l'eDrawing d'une machine
- Ouvrir le coffre PDC.
- Cliquer en haut à droite sur la loupe « Recherche détaillée ».
- Saisir le matricule de la machine recherchée (exemple : ANDY&OR, MA0204-00017).

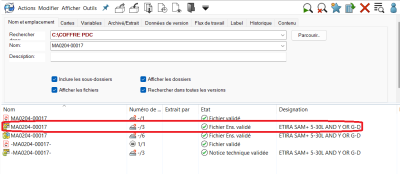

- Le fichier eDrawing est le fichier « ensemble validé », identifiable par sa petite icône « e ».
En cas d'absence de l'eDrawing
Il est possible que l'eDrawing n'ait pas encore été généré, pour plusieurs raisons :
* première version de la machine pas encore prête ;
* dernière version de la machine pas encore prête (retouches en cours).
Générer un eDrawing récent
ATTENTION : merci de vous adresser au BE avant d'effectuer cette manipulation, afin de ne pas générer des versions obsolètes de la machine.
Une macro permet de générer l'eDrawing :
- Clic droit sur l'ensemble SolidWorks.
- Sélectionner « Création Edrawing ».
