Module : cassette vis sans fin
Nom anglais : Scroll cassette / Endless screw cassette.
Utilité
La cassette vis sans fin assure deux fonctions :
- Faire chuter la pression des produits les uns contre les autres, observable dans la zone d'accumulation amont de l'applicateur.
- la mise au pas des produits avant leur arrivée sous la tête de manchonnage.
Les produits sont toujours convoyés à une vitesse plus rapide que la vitesse linéaire maximum developpée après la vis, de sorte que les produits soient toujours en contact par la face avant sur la vis.
La vis est une pièce de format. Il peut y en avoir une seule ou deux. A chaque changement de recette, le jeu de vis doivent être interchangés.
Variantes
Certaines vis peuvent avoir des pas variables pour faire accélérer ou deccélérer les produits. PDC ne dessine pas les vis sans fin, il se tourne vers des spécialistes pour cela.
La plupart du temps, la cassette reste en place sur la machine. Parfois, elle peut être ôtée pour permettre un mode bypass.
Actionneurs principaux
- Moteur brushless d'entrainement des 2 vis (transmission par courroie crantée)
Capteurs
Liste des cellules, capteurs en détaillant un nom fonctionnel explicite et le type (fibre optique, indicutif, contact à galet)
Fonctionnement
Le pilotage en position angulaire des 2 vis est indispensable pour ne pas dégrader le filet et les produits
Lors du remontage, une pige ou goupille aide à garantir la bonne position des vis.
Les vis sont toujours entraînées par un moteur brushless dont l'axe est lié à la tête d'application. Cela permet via un offset de positionner le produit exactement au bon endroit sous la tête dand le sens de marche du convoyeur.
C'est le module le plus cher pour la mise au pas des produits. C'est également celui qui garantit un espacement réglable et maitrisé quelque soit la poussée de produits accumulés en amont de la machine.
Antécédents
L'entraînement de la tête d'application commande la position de la vis sans fin (vu comme esclave de la tête)
Dépendances
quels sont les autres sous systèmes qui sont influencés en aval par le fonctionnement du sous système qui fait l'objet de cette page
Contraintes et exigences

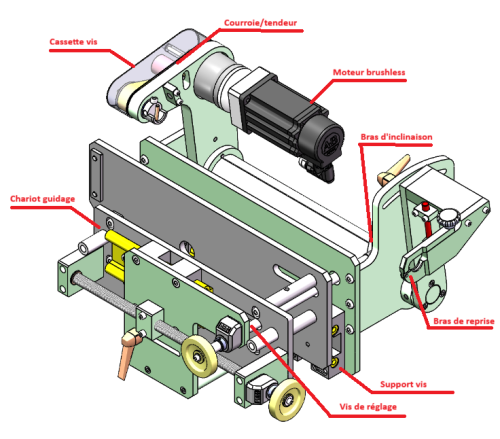

Exemple visuel
